SSPDU-28D-16-238-CXX Dokümanları

KATI HAL

GÜÇ DAĞITIM ÜNİTESİ - 238 CXX

Giriş Voltajı 6–48 VDC

SSPDU-28D-16-238-CXX, 16 kanallı, 6–48VDC girişli, yüksek yoğunluklu ve düşük profilli askeri güç dağıtım birimidir. CAN, RS485 ve RS422 arayüzlü, akıllı koruma sistemine sahip kompakt bir çözümdür.

SSPDU-28D-16-238-CXX

KATI HAL

GÜÇ DAĞITIM ÜNİTESİ - 238 CXX

Giriş Voltajı 6–48 VDC

SSPDU-28D-16-238-CXX

Genel Bakış

Öne Çıkan Özellikler

Teknik Özellikler

Genel Bakış

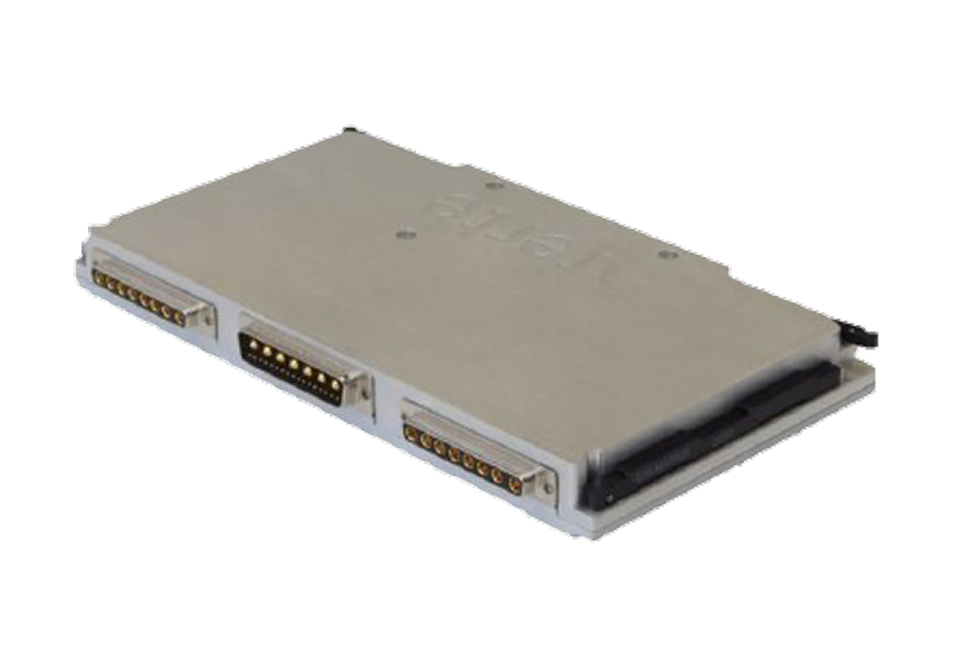

Verte Elektronik tarafından geliştirilen SSPDU-28D-16-238-CXX, zorlu çevre koşullarında çalışmak üzere tasarlanmış kompakt ve düşük profilli bir Solid-State Power Distribution Unit (SSPDU) çözümüdür.

16 bağımsız kanal çıkışıyla birlikte gelen cihaz, 6–48 VDC aralığındaki giriş gerilimini yükler arasında güvenle dağıtır. Her kanal farklı akım değerleriyle (8A, 10A, 25A) yapılandırılabilir ve paralellenebilir şekilde tasarlanmıştır. Toplamda 238A çıkış akımı sunar.

Cihaz, MIL-STD-810G, MIL-STD-1275E ve MIL-STD-461F standartlarına uygun olarak test edilmiş olup; kara, hava ve deniz platformlarında kullanılabilecek kadar dayanıklıdır. CAN (SAE J1939 uyumlu) ve RS-422, RS-485 iletişim arayüzleri ile uzaktan konfigürasyon ve durum izleme sağlanabilir. Gömülü EEPROM hafıza ile kullanıcı ayarları kaydedilebilir. Kompakt yapısıyla yalnızca 1.57 kg ağırlığında olan bu ürün, sistemlerde yer tasarrufu sağlar ve kolay entegrasyon imkânı sunar.

Gelişmiş Güç Dağıtım Yeteneği

SSPDU-28D-16-238-CXX, farklı güç seviyelerine ihtiyaç duyan yükleri besleyebilmek için 16 bağımsız çıkış kanalına sahiptir. 6x8A, 4x10A ve 6x25A çıkış yapısına sahip kanallar; gerektiğinde birleştirilerek (paralellenerek) daha yüksek akım ihtiyacını karşılayabilir. Bu esneklik, cihazın çok farklı askeri sistem yapılarına kolayca entegre olabilmesini sağlar.

Ayarlanabilir Koruma ve Test Fonksiyonları

Her kanalın anlık akım kesme seviyesi (instant trip), nominal akımı ve I²T karakteristikleri kullanıcı tarafından ayarlanabilir. Bu akıllı yapı sayesinde cihaz; ani yük çekimleri, kısa devreler veya kapasitatif yük kaynaklı geçici durumlarda sistemi korur. Dahili test fonksiyonu (Built-in Test) sayesinde cihazın sağlığı sürekli izlenir.

Battle Mode ve Acil Kapatma Özellikleri

Kritik operasyon anlarında kullanıcı, Battle Override modunu aktif hale getirerek kısa devre dışında tüm hata koşullarını geçersiz kılabilir. Aynı şekilde Emergency Shutdown fonksiyonu ile tüm çıkışlar tek komutla devre dışı bırakılabilir. Bu özellikler hem güvenlik hem de görev sürekliliği açısından kritik avantajlar sunar.

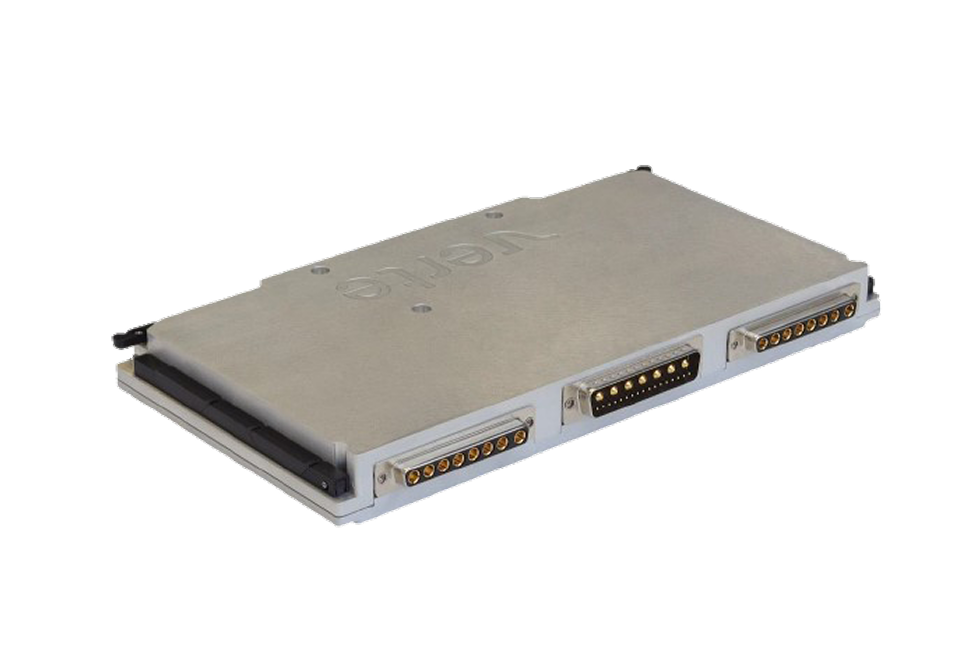

Kompakt, Sessiz ve Dayanıklı Tasarım

Sadece 25 mm yüksekliğe sahip bu cihaz, termal iletken soğutma yöntemiyle çalışır – yani fan kullanılmaz. Bu da sessiz çalışma ve mekanik güvenilirlik anlamına gelir. MIL-STD testlerini geçmiş sağlam gövdesiyle her türlü ortamda güvenle görev yapar. 1.57 kg hafifliği sayesinde araç içi kurulumlarda ekstra yük oluşturmaz.

Öne Çıkan Özellikler

6–48 VDC geniş giriş aralığı

16 bağımsız programlanabilir kanal

238A toplam çıkış kapasitesi

6x8A, 4x10A, 6x25A kanal yapılandırması

Kanal paralelleme özelliği (yüksek akım için)

Kullanıcı ayarlı I²T ve instant trip koruması

Sürekli dahili test (Built-in Test)

Acil kapatma (Emergency Shutdown)

Battle override modu

RS-422, RS-485 ve CAN iletişim arayüzleri

Gömülü EEPROM hafıza ile yapılandırma saklama

261.86 x 138 x 25.35 mm boyut

Dahili EEPROM ile konfigürasyon hafızası

MIL-STD-810G, MIL-STD-1275 ve MIL-STD-461G uyumlu

SSPDU-28D-16-238-CXX

Katı Hal Güç Dağıtım Ünitesi

SSPDU-28D-16-238-CXX, 6–48VDC giriş voltajını 16 bağımsız kanala dağıtan yüksek güçlü bir SSPDU’dur. Kullanıcı ayarlanabilir I²T koruma, kanal paralelleme, RS-422, RS-485 ve CAN iletişim ve battle override gibi özellikleriyle zorlu askeri ortamlara özel tasarlanmıştır

Ürün Broşürü
